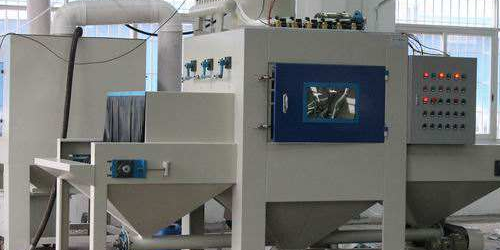

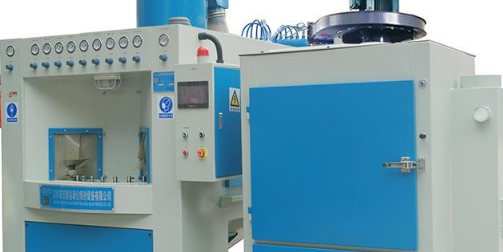

轴内孔外圆同步转盘式自动喷砂机概述

针对当前轴类产品内孔与外圆无法同步喷砂、质量无法保障的问题，百耀公司设计了一个轴内孔外圆同步喷砂的转盘式自动喷砂机对某轴类产品内孔外圆同步进行喷砂处理。它是以压缩空气为动力，通过压缩空气在储砂压力罐内建立工作压力，将砂砾通过砂阀输送至喷砂管，经喷枪喷出。转盘式自动喷砂机的喷枪固定在喷枪机械臂上，随着机械臂的上下移动，由喷枪喷射出来的砂砾均匀地喷射在产品表面及内孔上（小转台带动产品做匀速旋转运动），所喷射出来的砂砾经过螺旋输送机运输至垂直提升机，然后由垂直提升机将砂砾运送至转盘式自动喷砂机的砂砾分选系统进行分选。合格的砂砾继续进入储砂罐进行下一次喷砂。

轴内孔外圆同步喷砂的转盘式自动喷砂机主要由砂砾回收系统、砂砾分选系统、喷砂系统、送料系统、除尘系统、控制系统组成，喷砂机构位于送料机构上方，回收机构位于送料机构和筛分机构的下方，筛分机构位于提升机构的下料端处，除尘机构的进风口设置在喷砂机构旁，转盘式自动喷砂机所有机构都与控制柜电连接，送料机构包括动力机构、皮带轮、大转盘、小转盘、小转盘驱动轮、张紧轮和分度机构，大转盘设置在机架上，小转盘均匀布置在大转盘圆周面上，小转盘下连接有皮带轮，大转盘圆周外有小转盘驱动轮和张紧轮布置在机架上，将大转盘表面均匀分为上下料区、喷砂等待区、下料等待区和喷砂工作区，上下料区与喷砂工作区呈水平180°对称布置，位于转盘式自动喷砂机喷砂工作区的小转盘下的皮带轮、张紧轮和小转盘驱动轮始终与皮带配合，位于上下料区的小转盘下的皮带轮始终与皮带不接触，小转盘驱动轮通过动力机构驱动，大转盘的转轴顶部连接有分度机构，分度机构固定在机架上并通过动力机构驱动。
