基于PLC控制的自动喷砂机

喷砂机的主要功能是：通过磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，因此使工件表面的机械性能得到改善，从而提高工件的抗疲劳性，增加它和涂层之间的附着力，延长涂膜的耐久性，也有利于涂料的流平和装饰。工件喷砂后不仅把表面的杂质、杂色及氧化层清除掉，同时也使介质表面粗化，消除了工件残余应力，提高了基材表面硬度。假如磨料是棕钢玉，进气压力是6kg的话，用喷枪对着一块厚度为1.5mm铁板的一个点喷，约20～30min就会把铁板喷穿。所以喷砂时喷枪一定要对着工件需要喷砂的部位喷，否则就会损坏其他设备。

传统的喷砂操作主要依赖人工操作一把喷枪，工人用左手拿住工件，右手拿喷枪对着工件需要喷砂的部位进行喷砂。这种工作效率较低，而且长时间喷砂使得工人的劳动强度较大，影响工作效率，同时为了能喷出较好的效果，对工人的技术水平也会有一定的要求。为了提高生产效率，降低生产风险，某公司急需一种自动化控制的喷砂机，要求待喷工件从设备的一边放入，从设备的另一边出来就是喷好的良品。

一、自动喷砂机结构

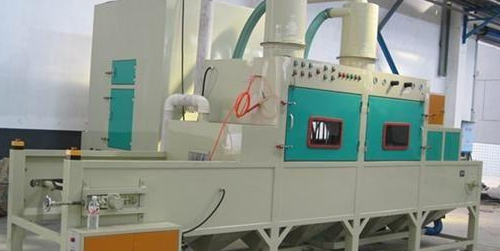

该设备的结构图如图1所示。经过对该公司产品待喷砂部位的特点进行分析，把工件的加工传输方式做成链条输送式。整个喷砂过程总共分为四个工位。前三个是喷砂工位，分别针对工件的三个不同部位喷砂，共有五把喷枪固定在箱体内部。每把喷枪的位置都可以微调，这样可以保证不同的工件都能喷。工位一有2把喷枪喷工件的刀部，工位二的2把喷枪分别是喷顶部和背部。工位三有一把喷枪是固定在油缸上，通过油缸上下运动来喷工件的FACE面。第四个工位是清洁工位，采用气帘吹气的方式来清洁溅到工件凹槽里的砂子，以免工件从设备出来时把砂子带到设备外面造成浪费。

二、设备的控制系统

PLC接收到触摸屏信号后，经计算，输出各喷枪的控制信号、报警指示灯的信号以及状态指示灯（触摸屏和设备上都有）信号，并对计数器发出计数信号。每把喷枪的喷砂时间要可以设定，因为工件每个部位需要喷砂的长短不一样。可以通过数据寄存器D500等保存，然后通过触摸屏修改数值，同样还有喷砂时的速度以及加砂计数等要可以在触摸屏上设定。

三、部分PLC控制程序

根据设备的运行状况，程序控制一定要满足以下的动作要求：1.喷砂工位处没有工件时一定不能喷砂，否则会喷坏工件夹具和链条。2.喷砂时设备入口和出口一定要关闭，不然的话砂子会溅出，不光造成物料浪费，还有可能打伤人。

四、结束语

经过反复的调试，投入运行以后该自动喷砂机加工出的产品的品质、安全防护和效率都已经完全满足了公司的要求。这种采用PLC控制的自动喷砂机能实现对不同砂以及不同规格的产品进行加工，能实现对加工速度的准确控制，提高生产效率，增加企业效益，有非常广的应用前景。
